*概述

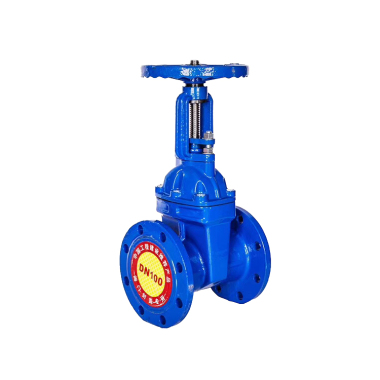

Z41明桿彈性座封閘閥除具有彈性座封閘閥的優點之外，并可以較直觀顯示閥門開度，啟閉迅速可靠，故常應用于消防及工業系統。一般安裝于距地面較高位置。
*主要技術參數
公稱壓力：PN10（1.0MPa）～PN25（2.5MPa）
公稱通徑：DN50mm-DN400mm（DN400mm-DN1200mm請選擇暗桿閘閥）
工作溫度：O℃～80℃
適用介質：水、油、氣等
法蘭標準：GB／T 17241.6 GB9113
試驗標準：GBl3927 APl598
*安裝事項
1、明桿閘閥的手輪、手柄以及傳動結構是不允許做起吊使用，并且嚴禁碰撞，避免破損;
2、明桿閘閥應該垂直安裝，就是將閥桿安置在垂直位置，手輪放在頂端;
3、帶有旁通閥的明桿閘閥在使用前應該先將旁通閥打開;
4、帶有傳動機構的閘閥要按照指定的安裝說明書進行安置;
5、如果經常使用明桿閘閥，最少每個月就要進行清洗、潤滑一次。
*主要零部件材料
序 號 | 零件名稱 | 材質 |
1 | 手輪 | 可鍛鑄鐵 |
2 | 閥桿螺母 | 銅合金 |
3 | 支架 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
4 | 壓蓋 | 球墨鑄鐵、鑄鋼 |
5 | 密封圈 | 丁腈橡膠、三元乙丙 |
6 | 閥桿 | 不銹鋼 |
7 | 中口墊 | 丁腈橡膠、三元乙丙 |
8 | 閘板 | 球墨鑄鐵+三元乙丙或丁腈橡膠 |
9 | 閥體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
*主要外形結構圖和連接尺寸表
|
Z41X-10Q/16Q（RRHX-10Q/16Q） |
公稱通徑 DN（mm） | 結構長度 L（mm） | 結構高度（全關） H（mm） | 結構高度（全開） H1（mm） |
DN50 | 178 | 300 | 350 |
DN65 | 190 | 315 | 380 |
DN80 | 203 | 350 | 430 |
DN100 | 209 | 410 | 510 |
DN125 | 254 | 500 | 625 |
DN150 | 267 | 560 | 720 |
DN200 | 292 | 685 | 780 |
DN250 | 330 | 875 | 1125 |
DN300 | 356 | 980 | 1280 |
DN350 | 381 | 1080 | 130 |
DN400 | 406 | 1150 | 1550 |
DN450 | 432 | - | - |
DN500 | 457 | - | - |
DN600 | 508 | - | - |
DN700 | 610 | - | - |
DN800 | 660 | - | - |
