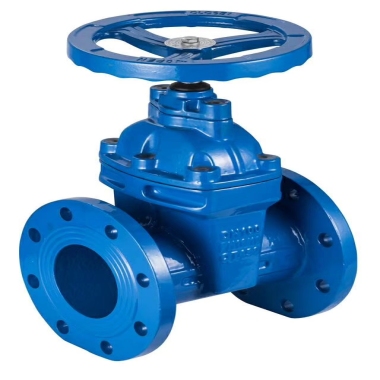

Z45X-16Q 彈性座封閘閥

產品名稱：: 彈性座封閘閥

產品型號：: Z45X-16Q

產品品牌：: SKFMC·森科

公稱壓力：: PN16(1.6MPa）

使用溫度：: -10℃～80℃

公稱通經：: DN200

使用電壓：: AC220V

連接方式：: 法蘭

結構形式：: 暗桿式閘閥

閥體材質：: 球墨鑄鐵QT450

生產地址：: 中國·福建·泉州

制造廠家：: 福建森科閥門制造有限公司

產品內容
使用說明
安裝維修

*產品概述

Z45暗桿彈性座封閘閥除具有彈性座封閘閥的優點之外,，利用閘門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間�？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。

*主要技術參數

公稱壓力：PN10（1.0MPa）～PN25（2.5MPa）
公稱通徑：DN50～DN500（DN600～DN1200建議選用傘齒輪閘閥或者電動閘閥）

工作溫度：0～80℃
適用介質：水、油、氣等
法蘭標準：GB／Tl7241.6 GB9113
試驗標準：GBl3927 APl598

*主要零部件材料

序號	名稱	材質
1	閥體	灰鑄鐵、球墨鑄、鐵鑄鋼
2	閘板	球墨鑄鐵外三元乙丙或丁腈橡膠
3	內六角螺栓	碳化處理
4	密封圈	丁腈橡膠
5	閥蓋	灰鑄鐵、球墨鑄鐵、鑄鋼
6	閥桿	不銹鋼
7	“0”形密封圈	丁臘橡膠
8	止推軸承	錫青銅
9	螺栓	不銹鋼
10	壓蓋	球墨鑄鐵、鑄鋼
11	防塵罩	丁腈橡膠
12	手輪(傳動帽)	鑄鐵

窗體底端

*主要外形結構圖和連接尺寸表


Z45X-16Q（RVHX-16Q）
公稱通徑 DN（mm）	長度 L（mm）	高度 H（mm）	重量
DN50	178	245
DN65	190	270
DN80	203	300
DN100	209	320
DN125	254	365
DN150	267	420
DN200	292	540
DN250	330	670
DN300	356	695
DN350	381	805
DN400	406	845
DN450	432	1002
DN500	457	1120
DN600	508	1270
DN700	660	1540
DN800	720	1745
DN900	780	-
DN1000	840	-
DN1200	960	-
