調節閥的相關知識有哪些？

一、定義與基本原理

定義：調節閥是一種通過改變閥門開度來控制流體（如液體、氣體、蒸汽等）流量、壓力、液位等工藝參數的閥門。它在工業自動化過程中起著關鍵作用，能夠根據控制系統的信號精確地調節流體介質的流量，使工藝過程按照預定的要求進行。

基本原理：一般由執行機構和閥體部件組成。執行機構根據輸入信號（如電信號、氣信號等）產生相應的推力或扭矩，驅動閥體部件中的閥芯相對于閥座產生位移。閥芯位置的變化改變了流體通道的截面積，從而實現對流體流量的調節。例如，在電動調節閥中，電動執行機構接收來自控制器的 4 - 20mA 電流信號，將其轉換為相應的軸向推力，推動閥芯上下移動，進而改變閥門的開度。

二、分類方式

1、按驅動方式分類：

電動調節閥：以電能為動力源，通過電動執行機構驅動閥芯運動。電動執行機構通常由電機、減速器、位置傳感器等組成。這種調節閥具有控制精度高、可遠程控制等優點，適用于對控制精度和自動化程度要求較高的場合，如智能建筑中的空調系統、化工生產中的精確配料過程。

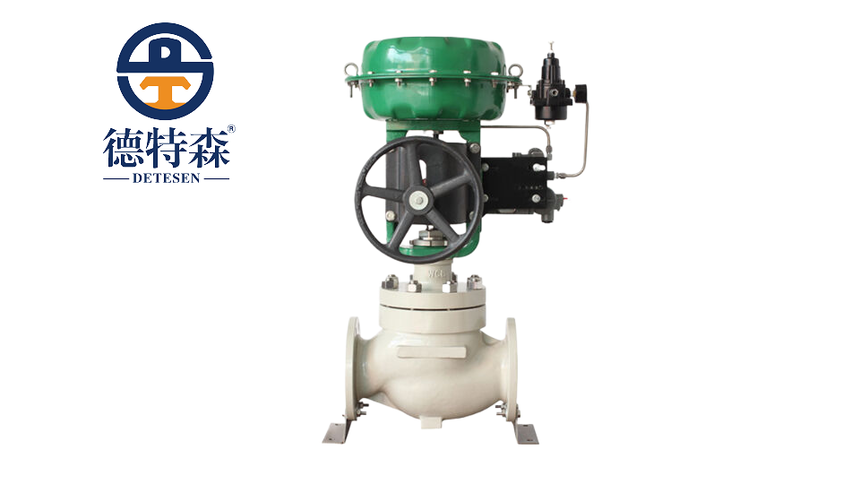

氣動調節閥：利用壓縮空氣作為動力，氣動執行機構（如氣缸、薄膜式執行機構）推動閥芯動作。它的特點是響應速度快、結構簡單、可靠性高，在化工、制藥、食品等行業的自動化生產線上廣泛應用。例如，在化工反應釜的進料過程中，氣動調節閥可以根據反應進度快速準確地調節反應物的流量。

液動調節閥：以液壓油為動力源，通過液動執行機構驅動閥芯。這種調節閥能夠提供較大的推力，適用于高壓、大口徑的管道系統，但由于需要配備液壓源，其應用相對較少。

自力式調節閥：依靠介質自身的能量（如壓力、溫度等）實現自動調節，不需要外部動力源。它主要由閥體、閥芯和調節元件（如波紋管、彈簧等）組成。例如，自力式壓力調節閥在系統壓力變化時，利用波紋管的伸縮帶動閥芯動作，保持出口壓力穩定。

2、按閥體結構分類：

直通單座調節閥：閥體內部只有一個閥芯和閥座，流體從一側進入，經過閥芯與閥座之間的通道后從另一側流出。這種調節閥結構簡單，泄漏量小，但在高壓差情況下，流體對閥芯的不平衡力較大，可能影響閥門的調節性能。

直通雙座調節閥：閥體中有兩個閥芯和閥座，流體從上下兩個方向進入，通過兩個通道后匯合流出。由于兩個閥芯受到的流體作用力相互抵消一部分，它能承受較大的壓差，但泄漏量相對單座調節閥較大。

角式調節閥：進出口通道呈直角，這種結構使得閥門在管道系統中的安裝較為靈活，能有效改變流體流向，并且在某些特殊工況下（如空間有限的場合）有較好的適用性。

三通調節閥：有三個通道，可用于將一種流體按比例分配到兩個出口，或者將兩種流體混合成一種流體后輸出。在供熱、制冷系統中，用于混合或分配熱水、冷水的流量。

三、主要性能參數

流量系數（Cv 值）：是衡量調節閥流量特性的一個重要參數。它表示在單位壓差下，閥門全開時每小時通過的流體體積（美制單位）。Cv 值越大，說明閥門的流通能力越強。例如，一個 Cv 值為 50 的調節閥比 Cv 值為 30 的調節閥在相同壓差下能夠通過更多的流體。

流量特性：描述了調節閥開度與流量之間的關系，主要包括線性、等百分比（對數）和快開三種特性。線性流量特性是指閥門開度與流量呈線性關系，等百分比流量特性是指單位開度變化引起的流量變化百分比是相等的，快開流量特性則是在閥門開度較小時流量就快速增大。不同的流量特性適用于不同的工藝要求，如在需要精確控制流量的場合，等百分比流量特性的調節閥更為合適。

可調比：是調節閥所能控制的最大流量與最小流量之比�？烧{(diào)比反映了閥門的調節能力范圍，一般要求調節閥具有較大的可調比，以滿足不同工況下的流量調節需求。例如，一個可調比為 50:1 的調節閥能夠在較大的流量范圍內進行有效調節。

泄漏量：指閥門在關閉狀態下，流體從進口側泄漏到出口側的流量。泄漏量是衡量調節閥密封性能的重要指標，對于一些要求嚴格截斷流體的場合（如有毒、有害介質的控制），需要選擇泄漏量小的調節閥。

四、應用場景

化工行業：在化工生產過程中，調節閥用于控制各種化學反應的進料流量、反應溫度、壓力等參數。例如，在合成氨生產中，通過調節閥精確控制氫氣、氮氣的流量，確保反應在最佳的條件下進行。同時，在化工產品的分離、提純過程中，調節閥也用于控制蒸餾塔、吸收塔等設備中的流體流量和壓力。

石油和天然氣行業：在石油開采、煉制和天然氣輸送過程中，調節閥發揮著重要作用。在油井開采中，調節閥用于控制井口的油、氣、水流量；在煉油廠，用于調節原油蒸餾、催化裂化等過程中的各種流體流量；在天然氣輸送管道中，調節閥可根據用氣需求調節天然氣的流量和壓力，確保輸送安全和穩定。

電力行業：在火力發電站中，調節閥用于控制蒸汽流量、給水流量和冷卻水流量等。例如，在汽輪機的進汽管道上，調節閥根據負荷需求調節蒸汽流量，保證汽輪機的穩定運行。在核電站中，調節閥同樣用于控制冷卻劑等流體的流量，確保核反應堆的安全運行。

暖通空調和給排水系統：在建筑物的暖通空調系統中，調節閥用于控制熱水、冷水、蒸汽和空氣的流量，實現室內溫度、濕度的調節。在給排水系統中，調節閥可以控制水的流量和壓力，如在高層建筑的供水系統中，通過調節閥調節各樓層的供水壓力。
