GB/T 6567．4‐2008 技術制圖 管路系統的圖形符號 閥門和控制元件介紹

GB/T 6567.4-2008《技術制圖 管路系統的圖形符號 閥門和控制元件》規定了管路系統中常用閥門和控制元件的圖形符號，以下是德特森對該標準的詳細介紹：

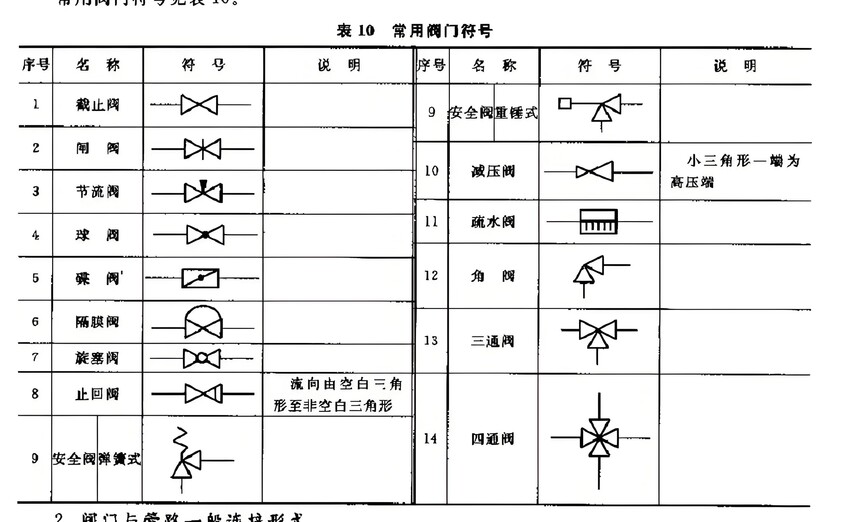

一、常用閥門圖形符號

截止閥：圖形符號為一條粗實線，中間有一個矩形塊。它主要用于截?cái)嘟橘|(zhì)的流動，通過旋轉閥桿帶動閥芯的升降來控制閥門的開閉程度，從而實現對管路中介質流量的控制。

閘閥：符號是兩條平行的粗實線，中間有一條細實線。閘閥通過閘板的升降來控制介質的通斷，具有流體阻力小、介質流向不受限制等特點，常用于大口徑的管道系統中。

節流閥：圖形符號類似截止閥，但在矩形塊中有一條斜線，表示該閥門主要用于調節流量，通過改變閥芯與閥座之間的通流面積來控制流量大小，一般用于對流量精度要求較高的場合。

球閥：用一個中間有一個點的圓形表示。球閥的閥芯是一個球體，球體上有圓形的通孔，通過旋轉球體來實現閥門的開閉控制，具有開關迅速、流體阻力小等優點，廣泛應用于各種工業管道和民用管道系統中。

蝶閥：符號是一個類似于矩形的形狀，中間有一條對角線。蝶閥的閥芯為圓形的蝶板，通過旋轉蝶板來控制閥門的開閉，結構簡單、體積小、重量輕，常用于大口徑的低壓管道系統中。

隔膜閥：由兩個相對的三角形和一條橫線組成，中間有一條虛線。隔膜閥利用隔膜將閥體內腔與介質隔開，通過隔膜的上下移動來控制閥門的開閉，具有良好的密封性和耐腐蝕性，適用于一些對介質純度要求較高或具有腐蝕性的場合。

旋塞閥：圖形符號是一個矩形，中間有一個類似十字的線條。旋塞閥通過旋轉帶有孔道的旋塞體來實現閥門的開閉控制，具有結構簡單、操作方便等特點，常用于低壓、小口徑的管道系統中。

止回閥：符號是一個三角形，其中一個角指向介質的流動方向，箭頭所指的方向?yàn)榻橘|(zhì)的正常流動方向，止回閥的作用是防止介質倒流，保證管路系統中的介質只能單向流動。

安全閥：有彈簧式和重錘式兩種符號。彈簧式安全閥的符號是一個矩形內部有一條波浪線和一個箭頭，箭頭指向外側，表示當壓力超過設定值時，彈簧被壓縮，閥門自動開啟泄壓；重錘式安全閥的符號是一個矩形內部有一個類似鐘擺的圖形和一個箭頭，同樣箭頭指向外側，其工作原理是利用重錘的重力作用來控制閥門的開閉，當壓力超過設定值時，重錘被抬起，閥門開啟泄壓。

減壓閥：圖形符號是一個類似三角形的形狀，小三角形一端為高壓端，大三角形一端為低壓端，表示該閥門能夠?qū)⒏邏航橘|(zhì)降低到一定的壓力后輸出，常用于需要穩定低壓的管路系統中。

疏水閥：符號是一個圓形內部有一條波浪線和一個箭頭，箭頭指向下方，表示疏水閥主要用于自動排除蒸汽管道中的凝結水，防止水擊現象的發生，保證蒸汽系統的正常運行。

角閥：圖形符號為一個類似于直角三角形的形狀，角閥通常用于控制較小流量的介質，一般安裝在管道的分支處或終端設備的入口處，如衛生間的水龍頭等。

三通閥：符號是一個類似 “T” 字形的形狀，表示該閥門有三個接口，可以實現介質在三個方向上的流向控制，常用于需要改變介質流向的管路系統中。

四通閥：圖形符號像一個 “十” 字形，四通閥有四個接口，能夠?qū)崿F(xiàn)介質在四個方向上的流向控制，在一些復雜的管路系統中，如空調制冷系統、液壓系統等有廣泛應用。

二、閥門與管路一般連接形式圖形符號

· 螺紋連接：用一條細實線表示，該符號簡單直觀地表示了閥門與管路之間通過螺紋方式進行連接，這種連接方式具有安裝方便、成本較低等優點，適用于小口徑、低壓的管路系統。

· 法蘭連接：符號是兩個相對的矩形，中間有一條粗實線，表示閥門與管路通過法蘭盤進行連接，法蘭連接具有密封性能好、強度高、適用范圍廣等特點，常用于中高壓、大口徑的管路系統中。

· 焊接連接：用一條粗實線表示，該符號表示閥門與管路之間采用焊接的方式進行連接，焊接連接能夠保證連接的強度和密封性，但安裝和拆卸相對較為麻煩，一般用于對密封性要求極高、不便于經常拆卸的管路系統中。

三、控制元件圖形符號

· 手動（包括腳動）元件：符號是一個簡單的矩形，內部有一條斜線，表示該控制元件需要人工手動操作或用腳踩踏操作來控制閥門的開閉，如常見的手動球閥、手動閘閥等的操作手柄或踏板等。

· 自動元件：符號是一個圓形內部有一個字母 “A”，表示該控制元件能夠根據預設的條件自動控制閥門的開閉，如溫度自動調節閥、壓力自動調節閥等中的自動控制裝置。

· 帶彈簧薄膜元件：圖形符號是一個矩形內部有一個類似彈簧的圖形和一條波浪線，表示該控制元件利用彈簧和薄膜的組合來實現對閥門的控制，當壓力變化時，薄膜在壓力作用下產生變形，帶動彈簧伸縮，從而控制閥門的開度。

· 不帶彈簧薄膜元件：符號是一個矩形內部有一條波浪線，表示該控制元件僅通過薄膜的變形來控制閥門的開度，沒有彈簧的輔助作用，其控制精度相對較低，但結構簡單、成本較低。

· 活塞元件：用一個矩形內部有一個圓形表示，該符號表示控制元件利用活塞的運動來控制閥門的開閉，活塞在壓力作用下在缸體內往復運動，從而帶動閥門的閥芯運動，實現閥門的控制。

· 電磁元件：符號是一個矩形內部有一個字母 “M”，表示該控制元件通過電磁力的作用來控制閥門的開閉，當電磁線圈通電時，產生電磁力，吸引閥芯或閥桿運動，從而實現閥門的開啟或關閉，具有控制速度快、精度高、可靠性強等優點。

· 電動元件：符號也是一個矩形內部有一個字母 “M”，與電磁元件類似，但電動元件通常是指通過電動機驅動的方式來控制閥門的開閉，電動機通過減速機構將動力傳遞給閥門的閥桿，實現閥門的開度控制，適用于需要較大力矩和精確控制的場合。

· 彈簧元件：符號是一個類似彈簧的圖形，表示該控制元件主要利用彈簧的彈性力來實現對閥門的控制，彈簧的伸縮變形可以控制閥門的開度或關閉狀態，常用于一些需要自動復位或保持一定張力的閥門控制系統中。

· 浮球元件：符號是一個圓形內部有一個類似浮球的圖形，表示該控制元件通過浮球的浮力變化來控制閥門的開閉，常用于液位控制系統中，如水箱、水池等的液位控制閥門。

· 重錘元件：符號是一個矩形內部有一個類似重錘的圖形，表示該控制元件利用重錘的重力作用來控制閥門的開閉，重錘的位置或重量的變化可以改變閥門的開度或關閉狀態，常用于一些需要簡單可靠的重力控制的場合。

· 遙控：符號是一條帶有箭頭的虛線，表示該控制元件可以通過遠程控制信號來控制閥門的開閉，如通過無線電、紅外線、網絡等方式實現遠程控制，方便操作人員在遠離閥門的地方對閥門進行操作和控制。

四、閥門和控制元件圖形符號一般組合方式示例

· 人工控制閥：圖形符號是在手動元件符號的基礎上，連接相應的閥門符號，表示該閥門通過人工手動操作控制元件來實現開閉控制，如手動截止閥、手動球閥等。

· 電動閥：符號是在電動元件符號的基礎上，連接相應的閥門符號，表示該閥門通過電動元件驅動來實現開閉控制，如電動閘閥、電動蝶閥等。

五、傳感元件圖形符號

· 溫度傳感元件：符號是一個圓形內部有一個字母 “T”，表示該傳感元件用于檢測溫度信號，并將溫度信號轉換為電信號或其他形式的信號，以便控制系統根據溫度變化來控制閥門的開度，實現溫度的自動調節。

· 壓力傳感元件：圖形符號是一個圓形內部有一個字母 “P”，表示該傳感元件用于檢測壓力信號，并將壓力信號轉換為可供控制系統識別的信號，從而根據壓力變化來控制閥門的開閉，保證管路系統中的壓力穩定。

· 流量傳感元件：符號是一個圓形內部有一個字母 “Q”，表示該傳感元件用于檢測管路中的流量信號，并將流量信號轉換為相應的控制信號，以便控制系統根據流量的大小來調節閥門的開度，實現流量的精確控制。
