智能型氣動調節閥的工作原理

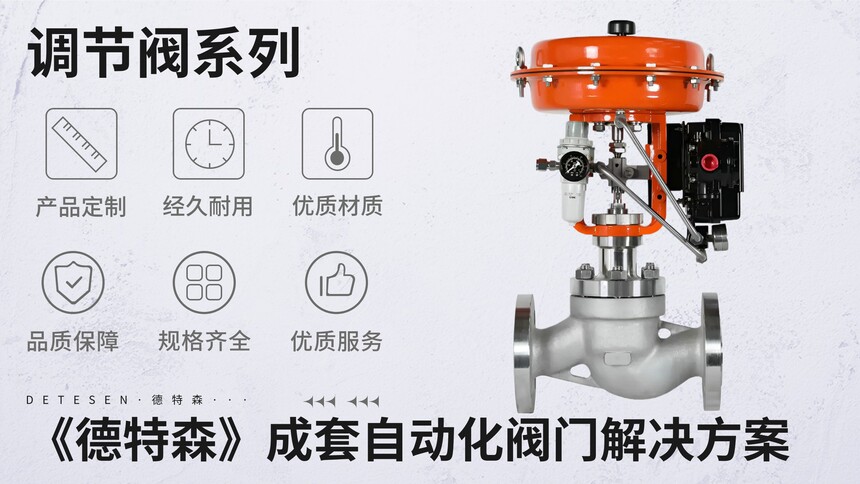

智能型氣動調節閥由氣動執行機構和調節閥兩部分組成，以壓縮空氣為動力源，接受來自控制系統的信號，自動控制閥門的開度，從而實現對管道內流體介質的流量、壓力、溫度等參數的調節。其工作原理如下：

控制信號輸入

智能型氣動調節閥接收來自控制系統（如 DCS、PLC 等）的控制信號，常見的信號類型有 4-20mA 電流信號、0-10V 電壓信號等。這些信號代表了系統對調節閥開度的要求，信號值的大小與調節閥的目標開度相對應。例如，當控制系統檢測到管道內的流量低于設定值時，會向氣動調節閥發送一個增大開度的信號，以增加流體的流量。

電氣轉換

智能型氣動調節閥通常配備有電氣轉換器，其作用是將輸入的電信號轉換為對應的氣壓信號。電氣轉換器內部一般由線圈、鐵芯、噴嘴擋板機構等組成。當有電流信號輸入到線圈時，會產生磁場，使鐵芯產生位移，進而帶動噴嘴擋板機構動作，改變噴嘴與擋板之間的間隙，從而輸出與輸入電信號成比例的氣壓信號。

氣動執行機構動作

薄膜式執行機構：以壓縮空氣為動力，當電氣轉換器輸出的氣壓信號進入薄膜氣室時，會在薄膜上產生一個作用力，這個力會使推桿向下移動。推桿的位移量與輸入的氣壓信號大小成正比，從而實現對調節閥閥芯的位置控制。例如，當氣壓信號增大時，薄膜所受的力增大，推桿向下移動的距離也增大，帶動閥芯向下移動，使閥門開度增大。

活塞式執行機構：壓縮空氣進入活塞氣室后，推動活塞在氣缸內運動，活塞通過活塞桿與調節閥的閥芯相連，從而帶動閥芯動作�；钊�式執行機構輸出力較大，適用于高壓、大口徑的調節閥。

閥芯位置反饋

為了實現精確控制，智能型氣動調節閥通常還具有閥芯位置反饋裝置。常見的位置反饋裝置有電位器、位移傳感器等。閥芯在移動過程中，會帶動位置反饋裝置的部件一起運動，將閥芯的實際位置轉換為電信號反饋給控制系統。控制系統將接收到的反饋信號與設定信號進行比較，若兩者存在偏差，則會調整輸出的控制信號，直到反饋信號與設定信號一致，使調節閥的開度穩定在設定值上。

流量調節

調節閥的閥芯與閥座之間形成節流口，當閥芯在氣動執行機構的帶動下上下移動時，節流口的大小會發生變化。根據流體力學原理，節流口面積的變化會導致流體通過閥門時的阻力發生變化，從而實現對流量的調節。例如，當閥芯向上移動時，節流口面積增大，流體通過閥門的阻力減小，流量增大；反之，當閥芯向下移動時，節流口面積減小，流量減小。通過不斷地調整閥芯的位置，就可以使管道內的流體流量、壓力等參數穩定在設定的范圍內，實現對工業過程的精確控制。
